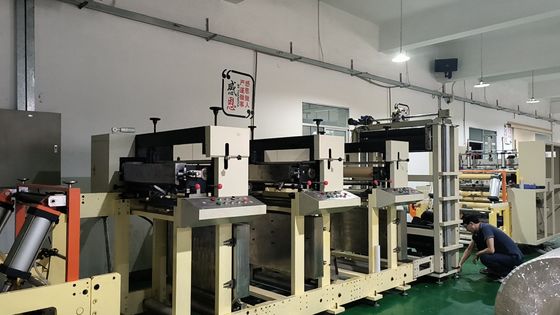

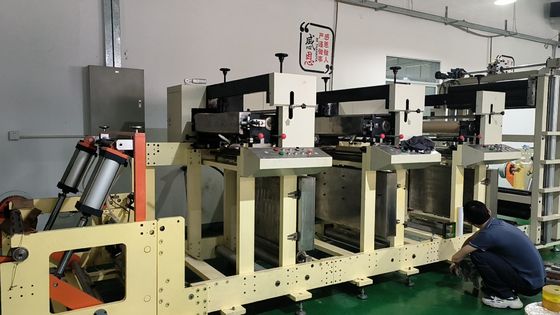

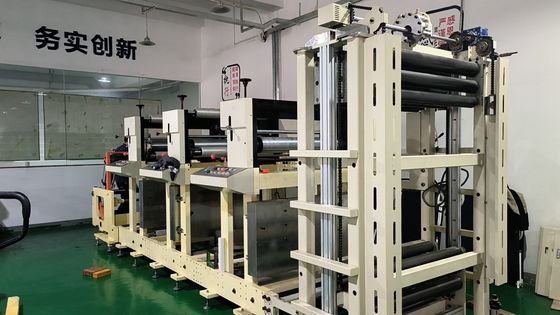

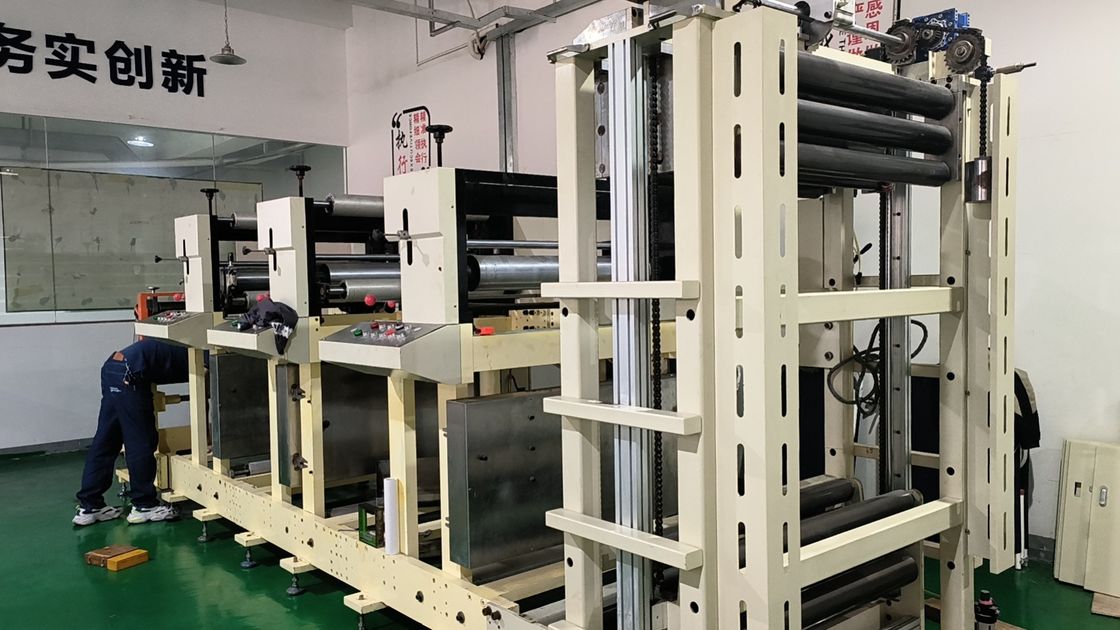

Ligne de production de découpe automatique d'impression flexographique de papier thermique

Paramètres techniques de l'imprimante flexographique

1Principaux paramètres techniques:

1. Largeur maximale du rouleau de papier 800 mm (largeur d'impression );

2. Le diamètre maximal de dépliage est de 1000 mm;

Le diamètre maximal de l'enroulement est de 800 mm;

3. vitesse de la machine 180 m/min;

4- vitesse d'impression et de découpe de 100 à 150 m/min;

5 puissance de support: moteur principal 4 kW;

Puissance totale de transmission: 4,5 kw;

Puissance installée de la section de séchage: 9 kW (3 groupes × 3 kW)

Énergie: 3 80V ; 5 0 Hz/60 Hz; (préparée par le client)

Source d'air: 0,4-0,7 MPa (préparé par le client)

6 Dimensions globales: 6300 × 1800 × 2200 mm;

7Poids du matériel: 5800 kg.

Principales spécifications des rouleaux d'une imprimante flexo à trois couleurs:

Rouleau en anilox: Φ129,5 × 820 mm

Rouleau d'impression: Φ129 × 880 mm

Rouleau d'impression: circonférence 15/14 pouces × 884 mm (rouleau fixé à la plaque d'impression)

Rouleau de guidage: Φ100×876 mm

Capacité installée: 1 3,5 kw (moteur 4,5 + chauffage 3X3)

Courant nominal: 18A (2X4.5+9 ) (la marque indique 27A, qui est trop grand)
