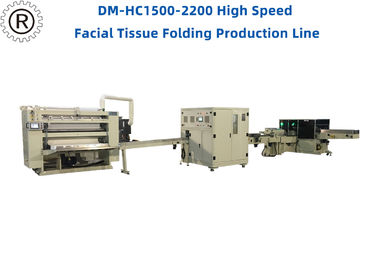

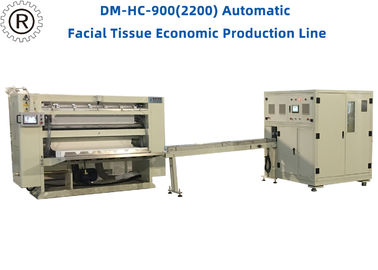

Ligne se pliante économique à grande vitesse de production à la machine de tissu facial

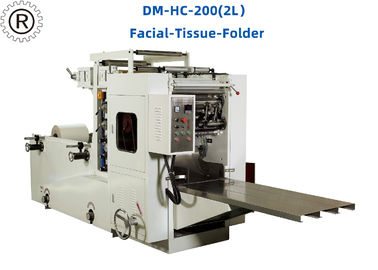

Machine se pliante de tissu facial de DM-HC-200-6T
Matière première : pli de 13-25GSM 1-2 (pour le tissu facial)
Largeur de petit pain enorme : ≤1260mm
Diamètre externe de petit pain enorme : ≤1200mm
Diamètre intérieur de noyau de petit pain enorme : 76.2mm
Arrangement de paramètre : Écran tactile (SIEMENS)
Contrôleur programmable : PLC (SIEMENS)
Freinage : Contrôle pneumatique et électronique
Vitesse de machine : 0-110m/min (commandé par convertisseur de fréquence, INVT)
Vitesse de production : 100m/min
Fente des couteaux. : 5 ensembles
Unité gravante en refief : Acier à graver d'acier (graver croisé de fleur)
Taille pliée : 170*85mm
Taille dévoilée : 170*1702mm
Transmission principale : ceinture timming
Structure d'unité centrale : Type de panneau mural
Tension de contrôle : DC24v
Puissance principale de transmission : 7.5kw, 380V, 50Hz (réglementation variable de vitesse de fréquence)
Le papier déroulent le support : 2 supports (entraînement pneumatique de moteur de loader.separating)
Pompe à vide : 18-22Kw, 380V, 50Hz, pompe à vide de racine (Longtech)
Pression de système pneumatique : 8kg/cm2 (fourni par l'utilisateur)
Machine se pliante de tissu facial de DM-HC-200-6T
2. La ligne simple rondin de DH-150-I de tissu facial a vu le coupeur
Taille après coupure : L=90-230mm, W=90-100mm, H=80-135mm
Vitesse : 120 coupes/minute
Système de contrôle : Contrôle de programmation de PLC, commande servo, arrangement d'écran tactile (delta)
Manière d'alimentation : Commande servo, positionnement de ceinture de transmission synchrone (delta)
Manière de coupe : le mouvement tournant de 360 degrés continuent de couper
Exactitude de coupe : ± 0.1mm de tolérance
Coupez le système de tissu principal et de queue : Contrôle de programmation de PLC, arrangement d'écran tactile (delta)
Coupeur affilant le système : Morcellement automatique, arrangement d'écran tactile
-diamètre de coupeur : 610mm
Diamètre minimum du coupeur : 450mm
Pression atmosphérique : 0.5Mpa
Tension : 380V/50Hz
Puissance : 6KW
Taille de la machine : L=1900mm*W=1500mm*H=1700mm
Poids : au sujet de 1.5T
La ligne simple rondin de DH-150-I de tissu facial a vu le coupeur
3. Machine à emballer complètement automatique de boîte de JZD-100C (machine adhésive y compris de fonte chaude de Nordson)
Données techniques :
Caractéristiques | JZD-100C |
Demande de GM/M de papier | ² de 250-400g/m |
Taille d'emballage (L*W*H) | L100-240mm×W65mm-120mm×H30-90mm |
Vitesse d'emballage | 80boxes/min |
Puissance adhésive de machine de fonte chaude (facultative) | 2.32kw |
Puissance de moteur | 1.1kw |
Puissance totale | 3.8kw |
Type de puissance | À quatre fils triphasé |
Bruit de machine | ≦80dB |
Gaz | 0.5-0.8Mpa |
Consommation de gaz | 120-160L/min |
Taille de machine | L5500mm×W1600mm×H1800mm |
, Poids de machine | 1500kg |
